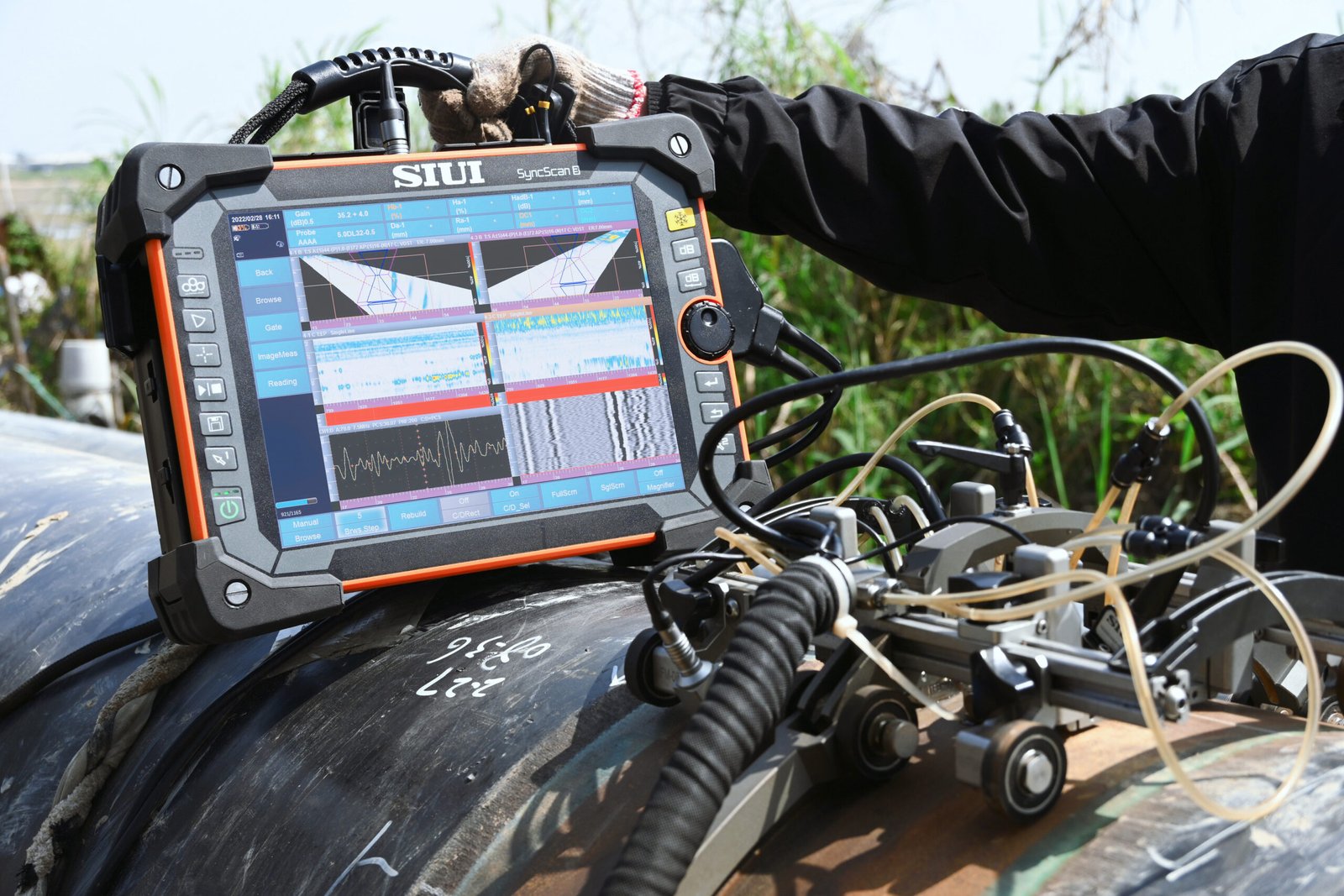

SYNCSCAN 3 UT/PA/TOFD
Appareil à ultrasons multi-éléments
Appareils ultrasons Multi-éléments EVOLUTIF de dernière génération avec écran tactile et nombreuses fonctions innovantes.
Description
Appareil de recherche de défaut 64 : 128 PAUT avec 4-ch TOFD avec :
Affichage simultané des fonctions et mode TFM (jusqu’à 6 modes TFM à la fois enregistrement des données FMC) avec une résolution d’affichage 1024 x 1024 pixels.
Doté d’un assistant de test intelligent (pièces soudées, forgées etc…) avec aide à la calibration il permet de positionner rapidement et sans erreur les indications dans le volume de la pièce et d’établir le rapport de contrôle immédiatement en incluant les photos d’écran.
Tous les appareils de la série SYNCSCAN sont équipés en standard d’un ou plusieurs canaux ultrasons qui permettent de réaliser simultanément jusqu’à 4 balayages TOFD.
FONCTIONS:
64:128PR PAUT
● Vitesse de balayage PAUT 2,5 fois plus rapide
● Le PAUT à 64 canaux offre une meilleure couverture et SNR, particulièrement adapté à l’inspection de matériaux de ≥100 mm d’épaisseur, de matériaux composites complexes, etc.
● Fonction d’importation CAO pour une configuration rapide de la pièce.
● PA 3D pour l’affichage 3D de la pièce, du palpeur, du coin, de la simulation de faisceau et des défauts.

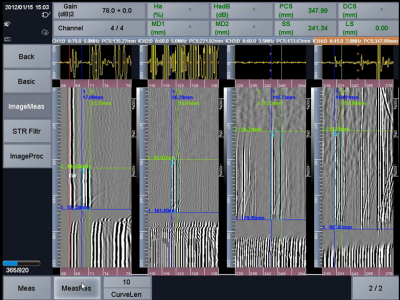

4 channel TOFD
● Vitesse de numérisation TOFD 3 fois plus rapide,
● Les TOFD 4 canaux sont particulièrement adaptés à l’inspection du soudage avec une épaisseur allant jusqu’à 300 mm.
● L’affichage simultané de TOFD + UT offre une couverture complète de la pièce sans zones aveugles.
TFM
● Algorithme d’ajustement de courbe en TFM (Brevet publié)
● Sélection libre de la résolution d’image TFM et prise en charge jusqu’à 1024×1024.
● Imagerie 3D TFM en temps réel, avec une résolution plus élevée et un résultat plus intuitif.
● Jusqu’à 6 modes de propagation peuvent être affichés simultanément pour mieux identifier et dimensionner les défauts.
Fiche Technique :
